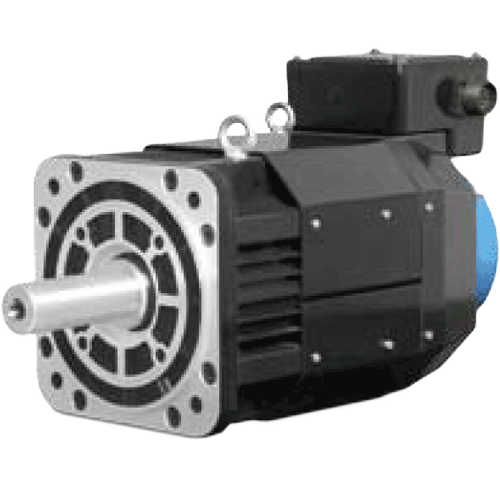

Servomotor AC de alta potencia EMB-1E
Potencia de salida
15000 W
Velocidad nominal
1500 rpm
Velocidad máximo
2000 rpm
Par nominal
95.5 Nm
Brida
220 mm
Los servomotores de AC de alta potencia de la serie EMB-1E se utilizan en máquinas herramienta, máquinas de manipulación, procesamiento de alimentos o máquinas textiles. Estos potentes motores en serie son adecuados para aplicaciones de alto par con exigencias de precisión y movimiento dinámico. Los motores están equipados con codificador absoluto o resolver de 17 bits. Están disponibles modelos con freno de parada.
Datos técnicos
Par nominal
95.5 Nm
Par máximo
191.0 Nm
Corriente nominal
38.0 A
Corriente máximo
84.0 A
Inercia del motor (motor sin freno)
338.8 kg∙cm²
Inercia del motor (motor con freno)
346.1 kg∙cm²
Par de retención del freno opcional
≥150 Nm
Voltaje de freno opcional
24 VDC
Peso (motor sin freno)
63.1 kg
Peso (motor con freno)
69.0 kg
Par nominal
95.5 Nm
Par máximo
191.0 Nm
Corriente nominal
38.0 A
Corriente máximo
84.0 A
Inercia del motor (motor sin freno)
338.8 kg∙cm²
Inercia del motor (motor con freno)
346.1 kg∙cm²
Par de retención del freno opcional
≥150 Nm
Voltaje de freno opcional
24 VDC
Peso (motor sin freno)
63.1 kg
Peso (motor con freno)
69.0 kg
Modelos de motores disponibles
| Modelo de motor | Codificador | Freno | Servo controlador | Tensión de alimentación del variador de entrada |
| EMB-1EDSA22 | Codificador óptico absoluto, resolución 17-bit (131 072 ppr) | - | PRONET-1EDMA PRONET-1EDMG | Trifásica AC 380V...440V |
| EMB-1EDSA24 | ✓ | |||
| EMB-1EDRA22 | Resolver | - | PRONET-1EDMB | |
| EMB-1EDRA24 | ✓ |

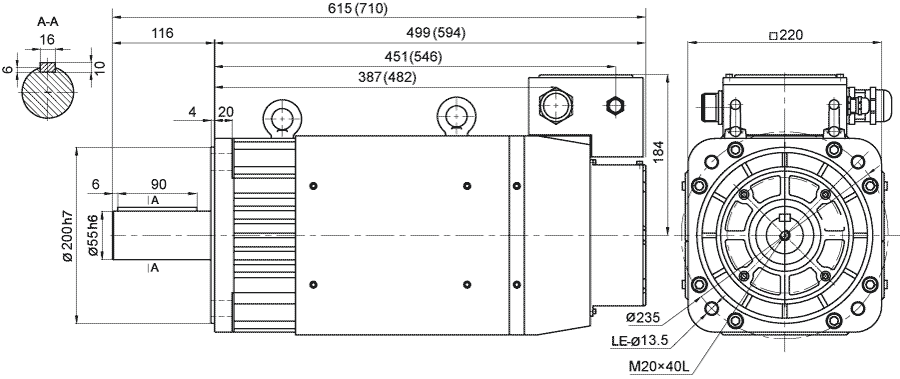

Dimensiones del servomotor AC EMB-1E

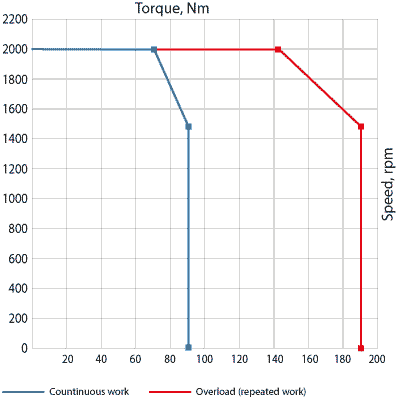

Curvas velocidad-par del servomotor AC EMB-1E
