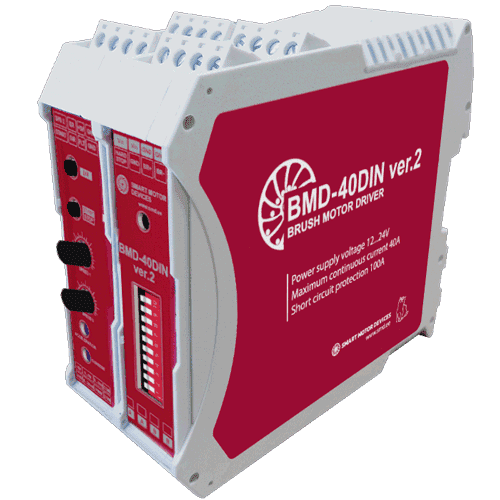

Controlador de motor CC cepillado BMD-40DIN ver.2

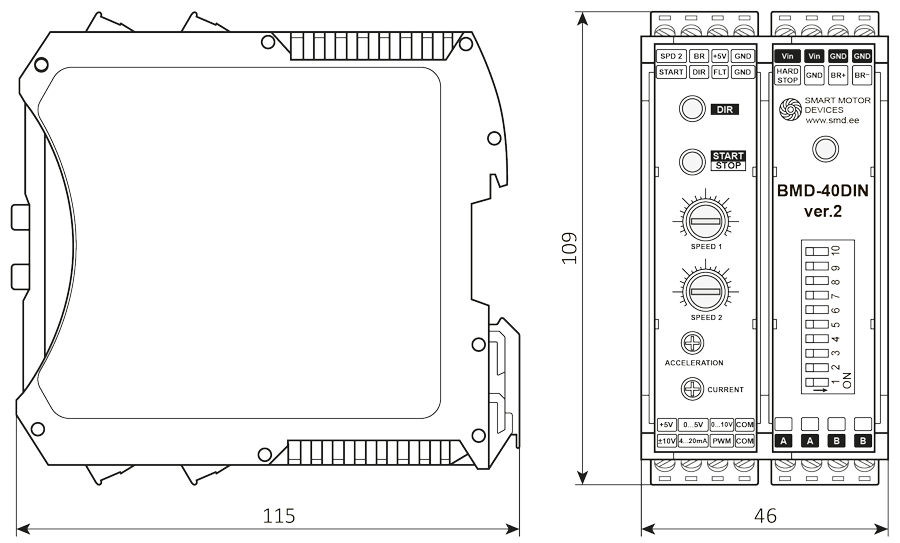

Dimensiones del controlador de motor CC cepillado BMD-40DIN ver.2

Descripción del controlador de motor CC cepillado BMD-40DIN ver.2

El BMD-40DIN ver.2 es un controlador diseñado para controlar el par, la velocidad, la dirección, la aceleración y la desaceleración de un motor de corriente continua con escobillas y una potencia de hasta 1000 W.

El BMD-40DIN ver.2 ofrece una función ajustable de limitación de corriente para proteger el motor contra sobrecargas. Dispone de una función de control de freno. Además, el dispositivo permite cambiar durante la operación a una segunda velocidad preestablecida utilizando una señal discreta externa.

Métodos de control:

• control analógico de velocidad;
• control analógico de par.

Señales de control de velocidad del motor y par de salida:

• potenciómetro integrado;
• potenciómetro externo;
• señal analógica 0...10 VDC;
• señal analógica -10...+10 VDC;
• señal analógica 4...20 mA;
• señal PWM.

Señales de control discretas:

• START - arranque y parada del motor;
• DIR - sentido de giro;
• BRAKE - control del freno;
• SPEED 2 - cambio a la segunda velocidad;
• HARD_STOP - parada de emergencia del motor.

El controlador BMD-40DIN ver.2 realiza las siguientes funciones:

• arranque y parada de un motor de escobillas de CC mediante un botón situado en el panel frontal del controlador o una señal externa;
• control analógico de la velocidad y el par de un motor de escobillas de CC;
• cambio a una segunda velocidad de rotación preestablecida mediante una señal externa. La segunda velocidad se ajusta con el potenciómetro incorporado.;
• control del sentido de giro del motor mediante un botón del panel frontal o una señal externa;
• control del freno motor;
• ajuste de la relación de aceleración y deceleración;
• protección contra sobrecarga del motor con valor de corriente nominal ajustable;
• ajuste por el usuario de la opción de parada del motor: con el rotor del motor cerrado sobre sí mismo o con el rotor del motor abierto;
• protección contra cortocircuitos;
• parada de emergencia de un motor de escobillas de CC «HARD STOP» en caso de apertura del circuito eléctrico de protección;
• protección térmica.

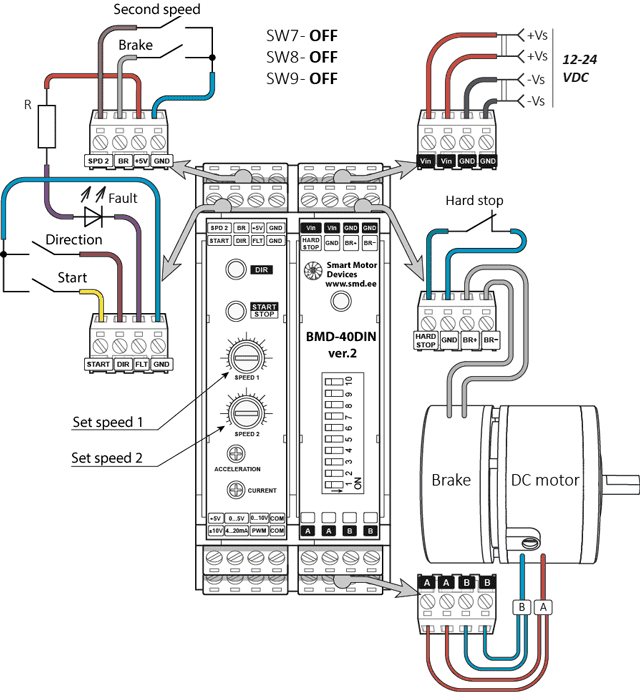

Conexión del controlador de motor CC cepillado BMD-40DIN ver.2
