convertidor USB/RS485 Convertidor USB-RS485

Dimensiones del convertidor USB-RS485

Descripción del convertidor USB-RS485

El convertidor USB-RS485 está diseñado para intercambiar datos entre un ordenador (conectado mediante USB) y dispositivos con RS-485. El convertidor proporciona una comunicación estable, cuenta con aislamiento galvánico entre las interfaces y protección contra la electricidad estática. La carcasa de plástico del convertidor se puede montar en un riel DIN estándar. El dispositivo se alimenta desde el puerto USB; no se requiere una fuente de alimentación externa. El convertidor tiene una resistencia de terminación integrada de 120 ohmios, que se puede desactivar si es necesario.

Indicadores LED

La carcasa del convertidor cuenta con indicadores LED que muestran el estado del dispositivo:

• Indicador rojo (PWR): tensión de alimentación presente en el convertidor;
• Indicador amarillo (Tx): transmisión de datos desde USB al puerto RS-485;
• Indicador verde (Rx): recepción de datos desde RS-485 al puerto USB.

Conexión del convertidor USB-RS485

Conexión a un ordenador

La conexión a un ordenador se realiza mediante un conector USB Tipo-C estándar. Al conectarlo por primera vez a un ordenador con sistema operativo Windows, los controladores suelen instalarse automáticamente. Si la instalación automática del controlador no se produce, este puede instalarse manualmente. Al conectarse a un ordenador, el sistema operativo reconoce el dispositivo como un puerto COM virtual; el número de puerto se asigna automáticamente por el sistema operativo y el usuario del PC puede cambiarlo si es necesario.

Conexión a la interfaz RS-485

La conexión a un dispositivo RS-485 se realiza mediante los contactos del bloque de terminales A, B y GND. El diagrama de cableado se muestra en la figura siguiente. Para mejorar la inmunidad al ruido, se recomienda utilizar un par trenzado blindado con conexión a tierra para conectar las líneas de datos A y B. En el caso de una línea RS-485 corta sin interferencias, es permisible conectar la tierra de protección (PE) y la tierra de señal de interfaz (GND) dentro del convertidor de interfaz.

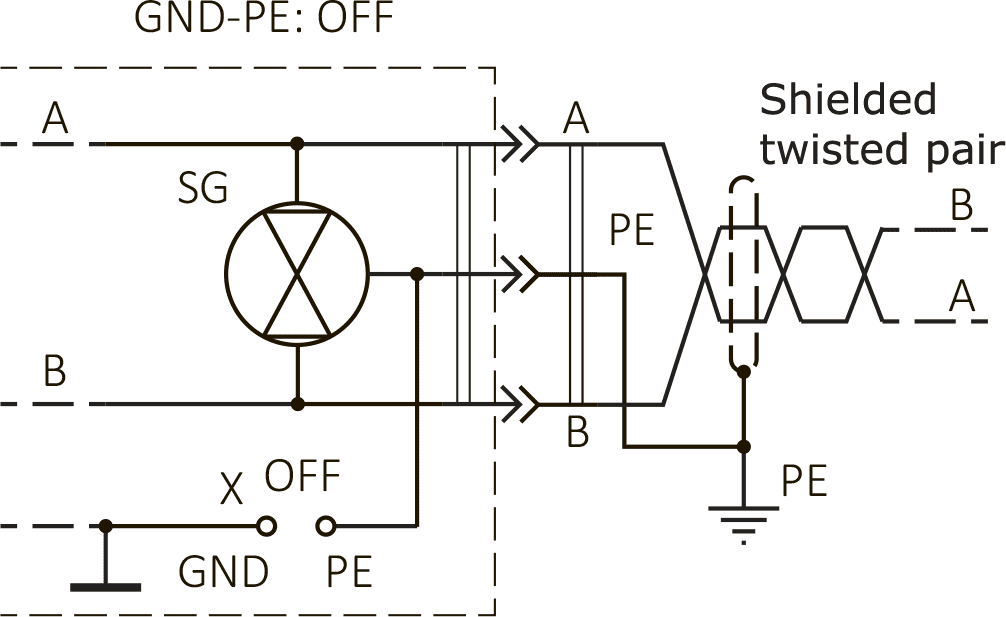

a – conexión con tierra de protección y de señal aisladas

b – conexión con tierra de protección y de señal combinadas tomas de tierra

Al final de la línea RS-485, se recomienda instalar una resistencia de terminación de 120 Ω. El convertidor tiene una resistencia de terminación integrada; no se necesita ninguna resistencia adicional en el lado del convertidor. Si el convertidor está instalado en medio de una línea RS-485 y conectado a un puerto USB de un ordenador que no es el maestro, retire el puente debajo de la carcasa para desactivar la resistencia de terminación integrada.
