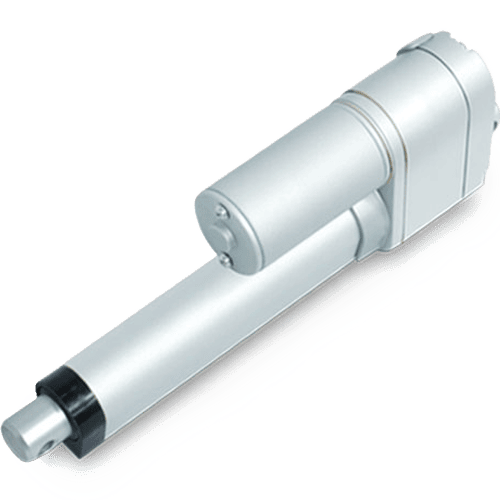

Actuador lineal LD3-24-05-K3
Voltaje
24 VDC
Fuerza máxima
150 N
Velocidad a carga máxima
36.5 mm/s
Longitud de carrera disponible
50 – 300 mm
Sensores de Hall
opcional
Los actuadores lineales LD3 con relación de transmisión 1:5 cuentan con un diseño compacto, ideal para aplicaciones donde hay espacio limitado disponible para el actuador. La alta velocidad de movimiento es muy apreciada en sistemas altamente dinámicos. Los opcionales sensores Hall hacen possible posicionarse y estabilizar la velocidad del actuador.
Datos técnicos
Corriente nominal
1.6 A
Corriente sin carga
0.6 A
Fuerza máxima
150 N
Fuerza de autobloqueo
2500 N
Velocidad a carga máxima
36.5 mm/s
Velocidad sin carga
43.9 mm/s
Longitud de carrera disponible
50 mm, 100 mm, 150 mm, 200 mm, 250 mm, 300 mm
Clase de protección
IP54
Nivel de ruido
≤70 dB
Relación de transmisión
1:5
Ciclo de trabajo
25%
Realimentación
2 sensores de Hall
Resolución de sensores Hall
2.27 pulsos/mm
Temperatura de operacion
-26°C ... +65°C
Corriente nominal
1.6 A
Corriente sin carga
0.6 A
Fuerza máxima
150 N
Fuerza de autobloqueo
2500 N
Velocidad a carga máxima
36.5 mm/s
Velocidad sin carga
43.9 mm/s
Longitud de carrera disponible
50 mm, 100 mm, 150 mm, 200 mm, 250 mm, 300 mm
Clase de protección
IP54
Nivel de ruido
≤70 dB
Relación de transmisión
1:5
Ciclo de trabajo
25%
Realimentación
2 sensores de Hall
Resolución de sensores Hall
2.27 pulsos/mm
Temperatura de operacion
-26°C ... +65°C
Dimensiones del actuador lineal LD3-24-05-K3
| Carrera, S | 50 | 100 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|
| A, mm | 158 | 209 | 260 | 311 | 362 | 413 |
| B, mm | 208 | 309 | 410 | 511 | 612 | 713 |

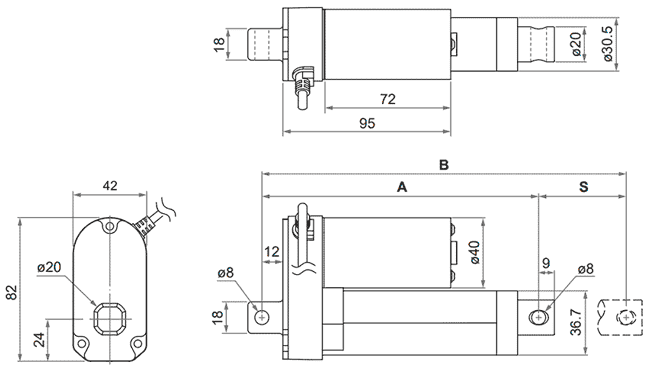

Actuador lineal sin sensores Hall

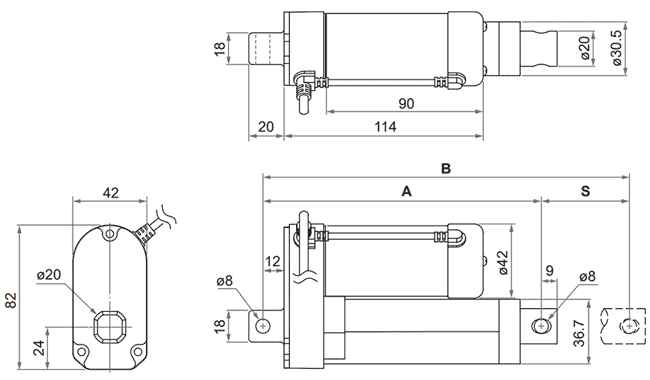

Actuador lineal con 2 sensores Hall
Diagramas de carga del actuador lineal LD3-24-05-K3

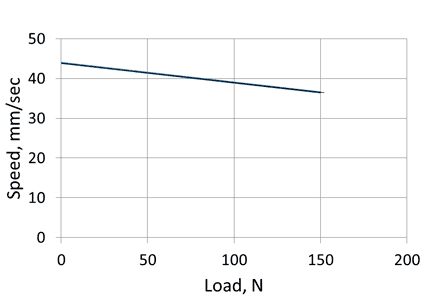

Diagrama de velocidad/carga de actuador lineales

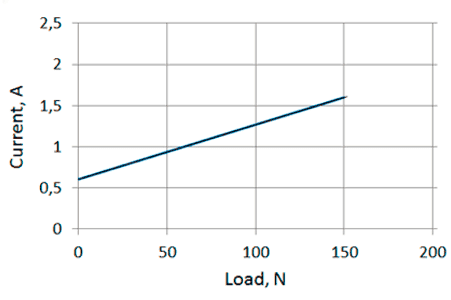

Diagrama de corriente/carga de actuador lineales
