<h2>Reduction ratios of precision planetary gearbox GPLE80</h2> <div> <table> <tr> <td>Reduction ratio</td> <td>Rated output torque, Nm</td> <td>Max. output torque, Nm</td> <td>Efficiency, %</td> <td>Max. backlash,<br/>arc minutes</td> <td>Moment of inertia, kg∙mm²</td> <td>Length L1, mm</td> <td>Length L, mm</td> <td>Weight, kg</td> </tr> <tr> <td>3</td> <td>85</td> <td>136</td> <td>98</td> <td rowspan="5">7</td> <td>77</td> <td rowspan="5">60</td> <td rowspan="5">102</td> <td rowspan="5">2.1</td> </tr> <tr> <td>4</td> <td>115</td> <td>184</td> <td>98</td> <td>52</td> </tr> <tr> <td>5</td> <td>110</td> <td>176</td> <td>98</td> <td>45</td> </tr> <tr> <td>8</td> <td>50</td> <td>80</td> <td>97</td> <td>39</td> </tr> <tr> <td>10</td> <td>38</td> <td>61</td> <td>96</td> <td>39</td> </tr> <tr> <td>9</td> <td>130</td> <td>208</td> <td>97</td> <td rowspan="9">9</td> <td>74</td> <td rowspan="9">77.5</td> <td rowspan="9">119</td> <td rowspan="9">2.6</td> </tr> <tr> <td>12</td> <td>120</td> <td>192</td> <td>97</td> <td>72</td> </tr> <tr> <td>15</td> <td>110</td> <td>176</td> <td>96</td> <td>71</td> </tr> <tr> <td>16</td> <td>120</td> <td>192</td> <td>96</td> <td>50</td> </tr> <tr> <td>20</td> <td>120</td> <td>192</td> <td>96</td> <td>50</td> </tr> <tr> <td>25</td> <td>110</td> <td>176</td> <td>95</td> <td>44</td> </tr> <tr> <td>32</td> <td>120</td> <td>192</td> <td>95</td> <td>39</td> </tr> <tr> <td>40</td> <td>110</td> <td>176</td> <td>94</td> <td>39</td> </tr> <tr> <td>64</td> <td>50</td> <td>80</td> <td>89</td> <td>39</td> </tr> <tr> <td>60</td> <td>110</td> <td>176</td> <td>92</td> <td rowspan="8">11</td> <td>51</td> <td rowspan="8">95</td> <td rowspan="8">136.5</td> <td rowspan="8">3.1</td> </tr> <tr> <td>80</td> <td>120</td> <td>192</td> <td>91</td> <td>50</td> </tr> <tr> <td>100</td> <td>120</td> <td>192</td> <td>90</td> <td>44</td> </tr> <tr> <td>120</td> <td>110</td> <td>176</td> <td>89</td> <td>70</td> </tr> <tr> <td>160</td> <td>120</td> <td>192</td> <td>88</td> <td>39</td> </tr> <tr> <td>256</td> <td>120</td> <td>192</td> <td>84</td> <td>39</td> </tr> <tr> <td>320</td> <td>110</td> <td>176</td> <td>80</td> <td>39</td> </tr> <tr> <td>512</td> <td>50</td> <td>80</td> <td>57</td> <td>39</td> </tr> </table> </div>

Reduction ratios

<h2>Ratios de reducción del reductor planetario de precisión GPLE80</h2> <div> <table> <tr> <td>Ratio de reducción</td> <td>Par de salida nominal, Nm</td> <td>Máx. par de salida, Nm</td> <td>Eficiencia, %</td> <td>Máx. reacción,<br/>minutos de arco</td> <td>Momento de inercia, kg∙mm²</td> <td>Longitud L1, mm</td> <td>Longitud L, mm</td> <td>Peso, kg</td> </tr> <tr> <td>3</td> <td>85</td> <td>136</td> <td>98</td> <td rowspan="5">7</td> <td>77</td> <td rowspan="5">60</td> <td rowspan="5">102</td> <td rowspan="5">2.1</td> </tr> <tr> <td>4</td> <td>115</td> <td>184</td> <td>98</td> <td>52</td> </tr> <tr> <td>5</td> <td>110</td> <td>176</td> <td>98</td> <td>45</td> </tr> <tr> <td>8</td> <td>50</td> <td>80</td> <td>97</td> <td>39</td> </tr> <tr> <td>10</td> <td>38</td> <td>61</td> <td>96</td> <td>39</td> </tr> <tr> <td>9</td> <td>130</td> <td>208</td> <td>97</td> <td rowspan="9">9</td> <td>74</td> <td rowspan="9">77.5</td> <td rowspan="9">119</td> <td rowspan="9">2.6</td> </tr> <tr> <td>12</td> <td>120</td> <td>192</td> <td>97</td> <td>72</td> </tr> <tr> <td>15</td> <td>110</td> <td>176</td> <td>96</td> <td>71</td> </tr> <tr> <td>16</td> <td>120</td> <td>192</td> <td>96</td> <td>50</td> </tr> <tr> <td>20</td> <td>120</td> <td>192</td> <td>96</td> <td>50</td> </tr> <tr> <td>25</td> <td>110</td> <td>176</td> <td>95</td> <td>44</td> </tr> <tr> <td>32</td> <td>120</td> <td>192</td> <td>95</td> <td>39</td> </tr> <tr> <td>40</td> <td>110</td> <td>176</td> <td>94</td> <td>39</td> </tr> <tr> <td>64</td> <td>50</td> <td>80</td> <td>89</td> <td>39</td> </tr> <tr> <td>60</td> <td>110</td> <td>176</td> <td>92</td> <td rowspan="8">11</td> <td>51</td> <td rowspan="8">95</td> <td rowspan="8">136.5</td> <td rowspan="8">3.1</td> </tr> <tr> <td>80</td> <td>120</td> <td>192</td> <td>91</td> <td>50</td> </tr> <tr> <td>100</td> <td>120</td> <td>192</td> <td>90</td> <td>44</td> </tr> <tr> <td>120</td> <td>110</td> <td>176</td> <td>89</td> <td>70</td> </tr> <tr> <td>160</td> <td>120</td> <td>192</td> <td>88</td> <td>39</td> </tr> <tr> <td>256</td> <td>120</td> <td>192</td> <td>84</td> <td>39</td> </tr> <tr> <td>320</td> <td>110</td> <td>176</td> <td>80</td> <td>39</td> </tr> <tr> <td>512</td> <td>50</td> <td>80</td> <td>57</td> <td>39</td> </tr> </table> </div>

Ratios de reducción

ratios

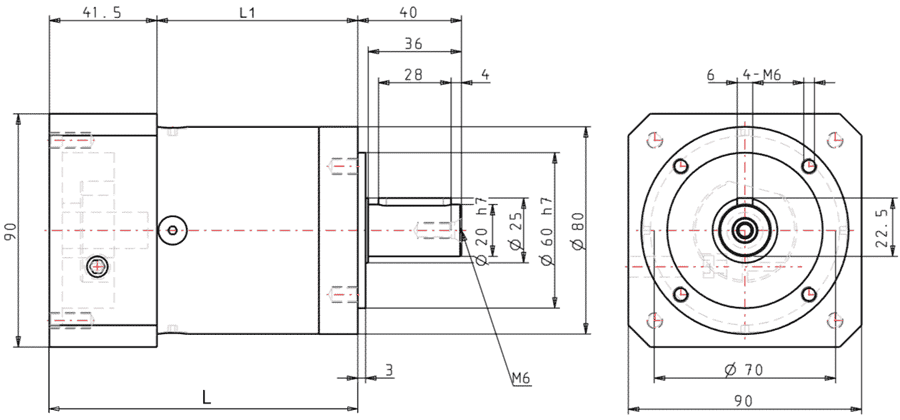

<h2>Dimensions of precision planetary gearbox GPLE80</h2> <picture><img src="/files/products/gearboxes/gple80/gple80-dimensions.png" alt="Dimensions of GPLE80 for NEMA 34 motor size"/><p>Dimensions of GPLE80 for NEMA 34 motor size</p></picture>

Dimensions

<h2>Dimensiones del reductor planetario de precisión GPLE80</h2> <picture><img src="/files/products/gearboxes/gple80/gple80-dimensions.png" alt="Dimensiones de GPLE80 para tamaño de motor NEMA 34"/><p>Dimensiones de GPLE80 para tamaño de motor NEMA 34</p></picture>

Dimensiones

dimensions

Brief description

Breve descripción

description

3D model GPLE80-1S (for gear ratios 3-10)

3D modelo GPLE80-1S (para ratios de reducción 3-10)

3d-model-1

3D model GPLE80-2S (for gear ratios 9-64)

3D modelo GPLE80-2S (para ratios de reducción 9-64)

3d-model-2

3D model GPLE80-3S (for gear ratios 60-512)

3D modelo GPLE80-3S (para ratios de reducción 60-512)

3d-model-3

<p>The low-play planetary gearboxes for NEMA 34 (86 mm) motors provide high running torques, high torsional stiffness, low circumferential backlash, high admissible axial and radial shaft loads and low running noise.</p>

The low-play planetary gearboxes for NEMA 34 (86 mm) motors provide high running torques, low circumferential backlash, high admissible axial

Buy GPLE80 - precision planetary gearbox

Precision planetary gearbox

GPLE80

<p>Las cajas de engranajes planetarios de juego reducido para motores NEMA 34 (86 mm) proporcionan pares de funcionamiento elevados, rigidez torsional elevada, juego circunferencial reducido, cargas axiales y radiales elevadas admisibles y bajas ruido de marcha.</p>

Las cajas de engranajes planetarios de bajo juego para motores NEMA 34 (86 mm) proporcionan pares de operación altos, espacio libre circunferencial bajo y axial alto permitido.

Comprar GPLE80 - reductor planetario de precisión

Reductor planetario de precisión

gple80

Suitable motor sizes

Tamaños de motor adecuados

Rated output torque

Par de salida nominal

Max. backlash

Máx. reacción

Efficiency

Eficiencia

Possible reduction ratios

Max. input speed

Máx. velocidad de entrada

Admissible radial shaft Load

Carga admisible del eje radial

Admissible axial shaft Load

Carga admisible del eje axial

Protection class

Clase de protección

Operation temperature

Temperatura de operacion

Planetary and worm gearboxes which can be combined with brushless DC motors as well as with stepper motors.

Large selection of gearboxes for BLDC and stepper motors.

Buy gearboxes for BLDC and stepper motors.

<h2>About stepper motor gearbox</h2>
<p>Stepper motors with a planetary gearbox are precision positioning devices that find applications in various industries. They consist of a stepper motor gearbox, which increases torque and reduces rotational speed, providing high mechanical efficiency. Let's explore examples of their usage in the space industry, specifically on the Cassini spacecraft currently exploring Saturn and its moons, as well as the Curiosity rover launched in 2011 and located on Mars.</p>
<p>In the Cassini spacecraft, stepper gearbox utilized in multiple mechanisms. One such example is the deployment and retraction of antennas and solar panels. These motors enable precise positioning and speed control during the unfolding and folding of the equipment. They are also employed in orientation and stabilization control systems, ensuring accurate rotational motion and maintaining the spacecraft's stable position in space.</p>
<p>The Curiosity rover, launched in 2011 and currently operating on Mars, also relies on stepper motors with a gearbox. These motors are used in steering wheel mechanisms, manipulators, and other movable systems of the rover. They provide precise positioning and motion control, allowing the rover to navigate the Martian surface, conduct scientific research, and perform various operations.</p>
<p>The advantages of stepper gearbox include high positioning accuracy, lack of backdriving, and high torque with compact size and weight. These properties make them an ideal choice for applications in the space industry, where reliability, compactness, and precise motion control are essential requirements.</p>
<p>In conclusion, stepper motors with a planetary gearbox are widely used in the space industry, including on the Cassini spacecraft and the Curiosity rover. They offer high positioning accuracy, reliable performance, and efficient motion control. If you're looking to buy a stepper motor with a planetary gearbox, reach out to specialized suppliers and manufacturers who offer a wide range of such motors for various applications.</p>

Gearboxes for BLDC and stepper motors

Reductores planetarios y reductores sin fin que se pueden combinar con motores de corriente continua sin escobillas, así como con motores paso a paso.

Amplia selección de cajas de cambios para motores BLDC y paso a paso.

Comprar cajas de cambios para motores BLDC y paso a paso.

<h2>Acerca del motor paso a paso con reductor</h2>
<p>Los motores paso a paso con reductores planetarios son dispositivos de posicionamiento de precisión que encuentran aplicaciones en diversas industrias. Consisten en un motor paso a paso y reductor, que aumenta el par y reduce la velocidad de rotación, proporcionando una alta eficiencia mecánica. Exploremos ejemplos de su uso en la industria espacial, específicamente en la nave espacial Cassini que actualmente explora Saturno y sus lunas, así como el rover Curiosity lanzado en 2011 y ubicado en Marte.</p>
<p>En la nave espacial Cassini, la caja de cambios paso a paso se utiliza en múltiples mecanismos. Un ejemplo de ello es el despliegue y retracción de antenas y paneles solares. Estos motores permiten un posicionamiento preciso y control de velocidad durante el despliegue y plegado del equipo. También se emplean en sistemas de control de orientación y estabilización, lo que garantiza un movimiento de rotación preciso y mantiene la posición estable de la nave espacial en el espacio.</p>
<p>El rover Curiosity, lanzado en 2011 y que actualmente opera en Marte, también se basa en motores paso a paso con un reductor. Estos motores se utilizan en mecanismos de volante, manipuladores y otros sistemas móviles del rover. Proporcionan posicionamiento preciso y control de movimiento, lo que permite que el rover navegue por la superficie marciana, realice investigaciones científicas y realice diversas operaciones.</p>
<p>Las ventajas del motor paso a paso con trductor incluyen una alta precisión de posicionamiento, la falta de retroceso y un alto par con un tamaño y peso compactos. Estas propiedades los convierten en una opción ideal para aplicaciones en la industria espacial, donde la confiabilidad, la compacidad y el control de movimiento preciso son requisitos esenciales.</p>
<p>En conclusión, los motores paso a paso con una reductores planetaria se utilizan ampliamente en la industria espacial, incluso en la nave espacial Cassini y el rover Curiosity. Ofrecen alta precisión de posicionamiento, rendimiento confiable y control de movimiento eficiente. Si está buscando comprar un motor paso a paso con una caja de engranajes planetarios, comuníquese con proveedores y fabricantes especializados que ofrecen una amplia gama de dichos motores para diversas aplicaciones.</p>

Precision planetary gearbox GPLE80

Technical data

Reduction ratios of precision planetary gearbox GPLE80

Dimensions of precision planetary gearbox GPLE80

Downloads

Get a quote

Dear guest

Error

Reduction ratio	Rated output torque, Nm	Max. output torque, Nm	Efficiency, %	Max. backlash, arc minutes	Moment of inertia, kg∙mm²	Length L1, mm	Length L, mm	Weight, kg
3	85	136	98	7	77	60	102	2.1
4	115	184	98		52
5	110	176	98		45
8	50	80	97		39
10	38	61	96		39
9	130	208	97	9	74	77.5	119	2.6
12	120	192	97		72
15	110	176	96		71
16	120	192	96		50
20	120	192	96		50
25	110	176	95		44
32	120	192	95		39
40	110	176	94		39
64	50	80	89		39
60	110	176	92	11	51	95	136.5	3.1
80	120	192	91		50
100	120	192	90		44
120	110	176	89		70
160	120	192	88		39
256	120	192	84		39
320	110	176	80		39
512	50	80	57		39
